氣動凸耳式中線蝶閥

氣動凸耳式中線蝶閥

產品型號：D67L1X

公稱通徑：DN50-600mm

壓力等級：PN1.0、1.6MPa

閥體材質：球墨鑄鐵、304、316

適用介質：水、液體、氣體、油類、粉體、蒸汽、粘稠、含顆粒等

設計制造：GB/T12238-2008

連接標準：JB/T 79.1-1994、ASME B16.10

結構長度：GB/T12221-2005、ASME B16.5

壓力試驗：GB/T13927-2008


產品概述

氣動凸耳式中線蝶閥由凸耳式蝶閥和氣動執行器兩部分組成，氣源驅動閥桿帶動圓形蝶板作啟閉件并隨閥桿轉動來開啟、關閉和調節流體，從而實現現場作和遠距離集中控制的要求。被廣泛應用在化工、石油、造紙、消防管道、排水、污水、食品、供暖、燃氣、船舶、水電、冶金、能源系統以及輕紡等行業。


產品特點

1、該閥小型輕便，容易拆裝及維修，并可在任意位置安裝。

2、結構簡單、緊湊，90°回轉開啟迅速。

3、操作扭矩小，省力輕巧。

4、該閥流量特性趨于直線，調節性能好。

5、啟閉試驗次數多達數萬次，壽命長。

6、密封件可更換，密封可靠達到雙向密封，氣體試驗泄漏為零。

7、密封材料耐老化、耐腐蝕、可適用多種介質。

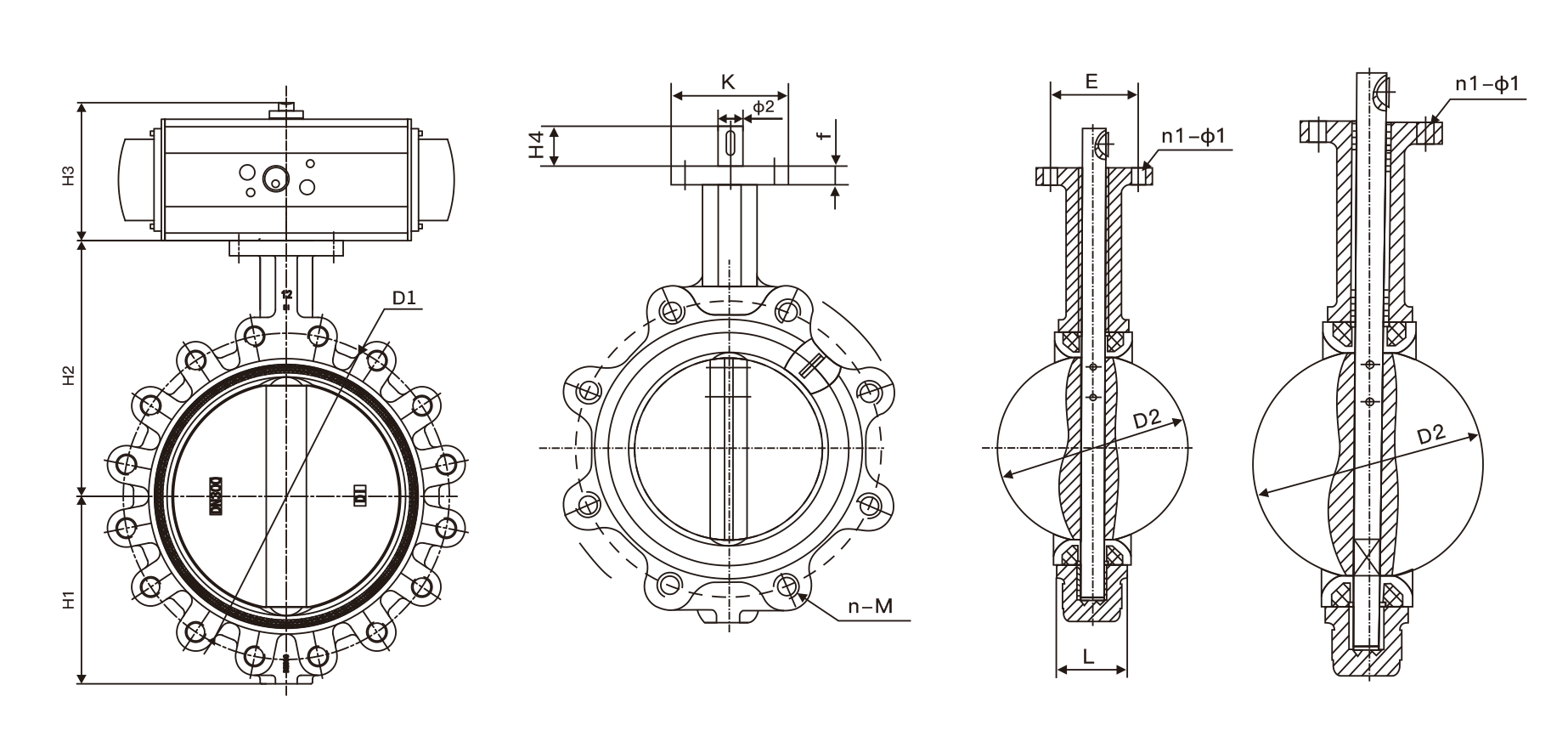

主要外形連接尺寸

公稱通徑

DN

英寸

主要尺寸 PN10/PN16

執行器尺寸

L

D2

H1

H2

n-Φd

A

P

B

50

2

43

125

193

80

4-16

163

96

76

65

2-1/2

46

145

212

89

4-16

195

115

91

80

3

46

160

232

95

8-16

195

115

91

100

4

52

180

280

114

8-16

217

137

11

125

5

56

210

302

127

8-16

258

147

122

150

6

56

240

330

139

8-20

299

165

136

200

8

60

295

419

175

8-20/12-20

349

182

153

250

10

68

350/355

482

203

12-20/12-24

397

199

173

300

12

78

400/410

553

242

12-20/12-24

473

221

192

350

14

78

460/470

635

267

16-20/16-24

560

249

213

400

16

102

515/525

709

301

16-24/16-27

601

280

243

450

18

114

565/585

750

381

20-24/20-27

738

383

356

500

20

131

620/650

840

387

20-24/20-30

738

383

356

600

24

154

725/770

1021

457

20-27/20-33

940

434

415
